Eine „Center Lock Klemme“ für den Moonlite CRL 2.5

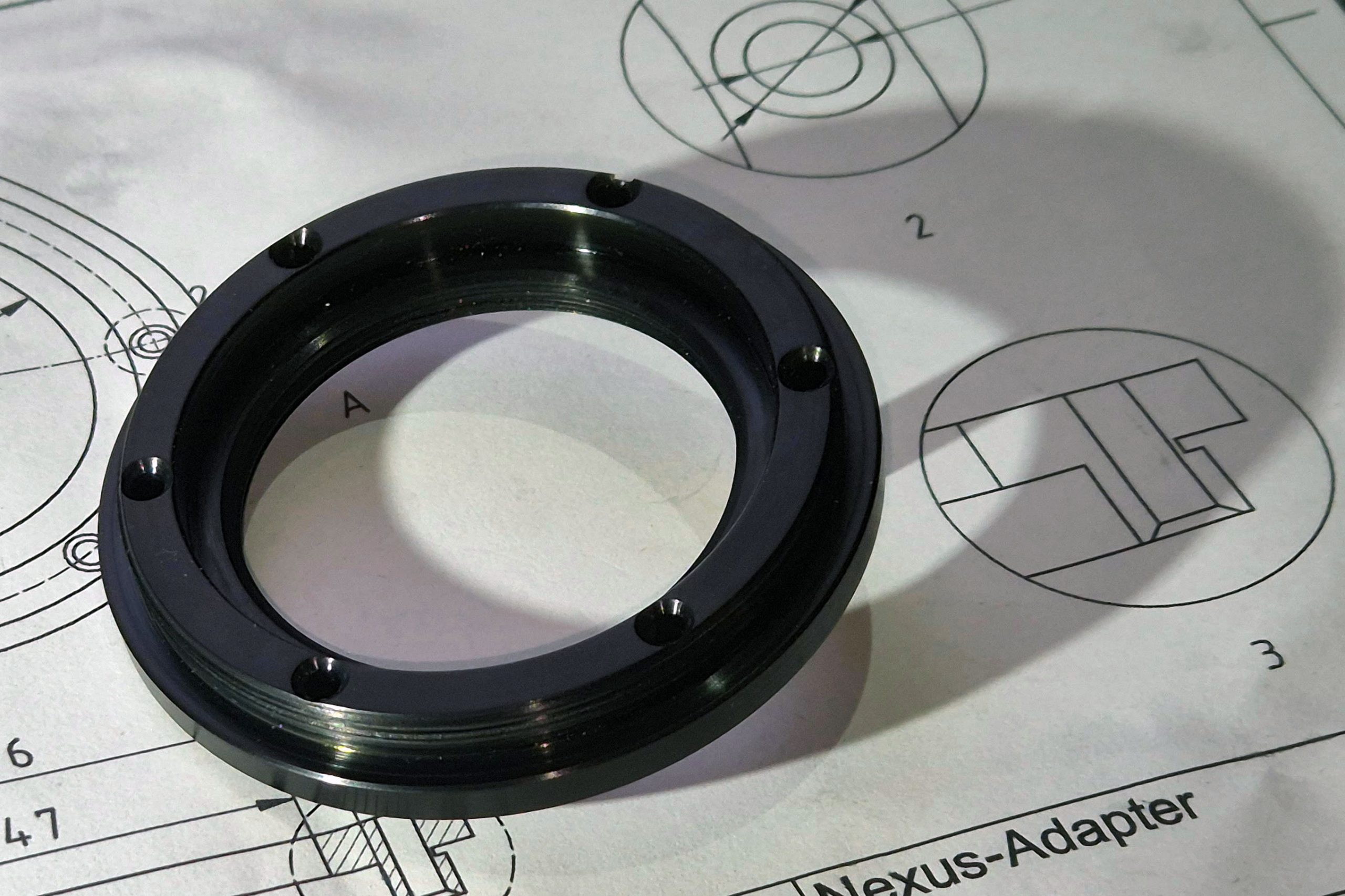

Für den Starizona Nexus hatte ich nach dessen Ankunft zügig einen Schraubadapter für meine Teleskop-Kamera Kombination hergestellt. Der Aufbau ist hier ausführlich beschrieben. Diese Verbindung funktioniert einwandfrei, erlaubt sie doch eine solide, verkippungsfreie und reproduzierbare Befestigung der Kamera mit Korrektor am Teleskop. Leider ist der verfügbare Raum recht knapp, so dass die Köpfe der verwendeten Befestigungsschrauben bearbeitet werden müssen damit das Ganze passt. Außerdem weicht diese Adaption von dem sonst von mir mit dieser APS-C Kamera verwendetem M48 Standardschraubanschluss ab. Diesen verwende ich sowohl, wenn die Kamera-Filterradkombination am TSWynne68, als auch am ED100 eingesetzt wird. Die Kamera muss also umgebaut werden wenn ich zwischen den Verwendungen wechsele. Zum Glück ist das nicht oft der Fall, aber es bleibt unpraktisch.
Aus diesem Grund habe ich eine selbstzentriende 2″ Klemme gebaut, die anders als die kommerziell erhältlichen Klemmen etwas weniger optischen Weg benötigt. Diese brauchen in der Regel mindestens 30 mm optischen Weg. Mit den Nexus habe ich zwar erheblich mehr Platz, als mit dem TS2Korr, für 30 mm reicht es aber dann doch ganz knapp nicht. Ich habe mir darauf hin eine passende Center Lock Klemme angefertigt, die weniger optischen Weg beansprucht.
Design des Center Lock

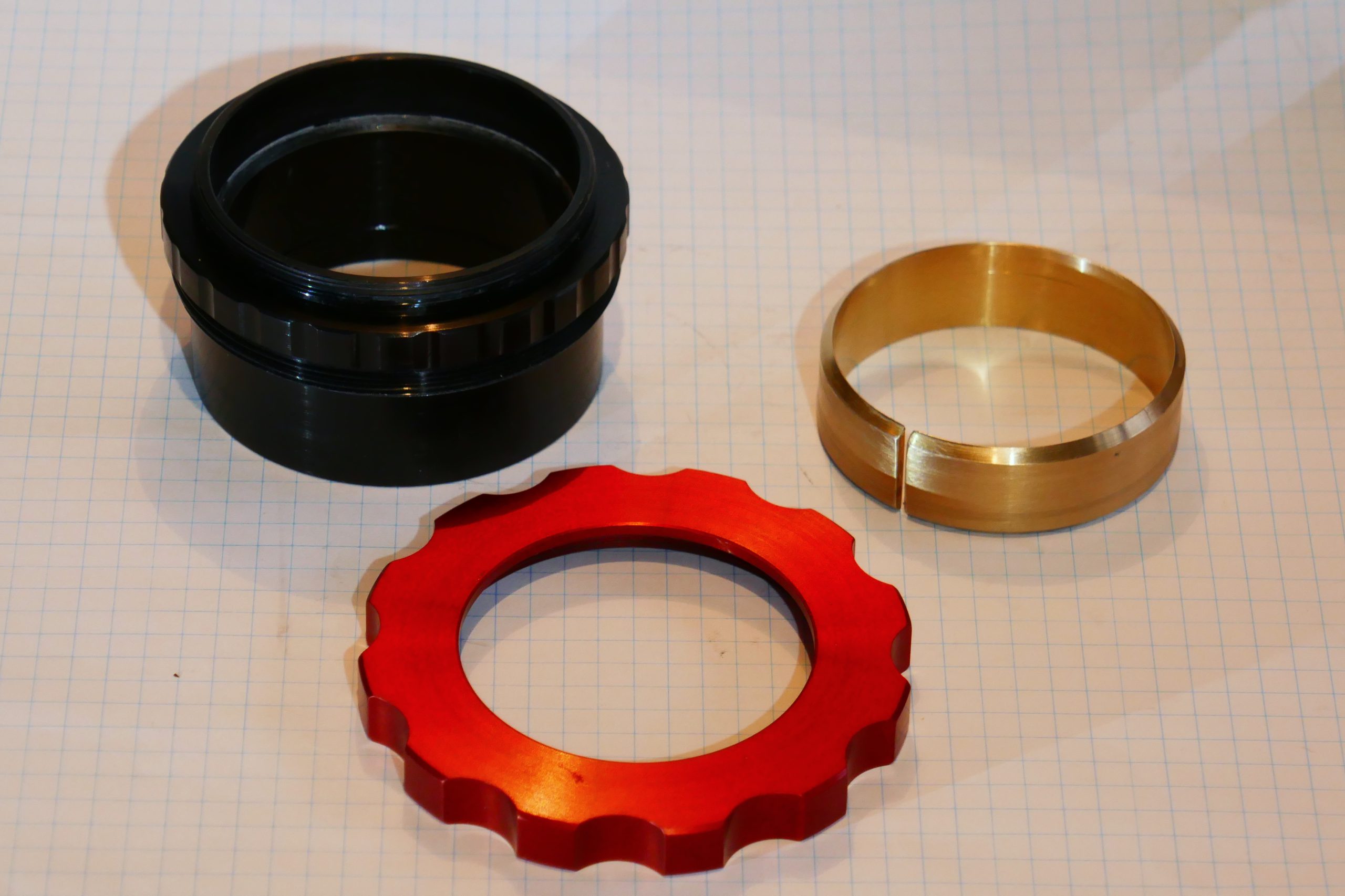

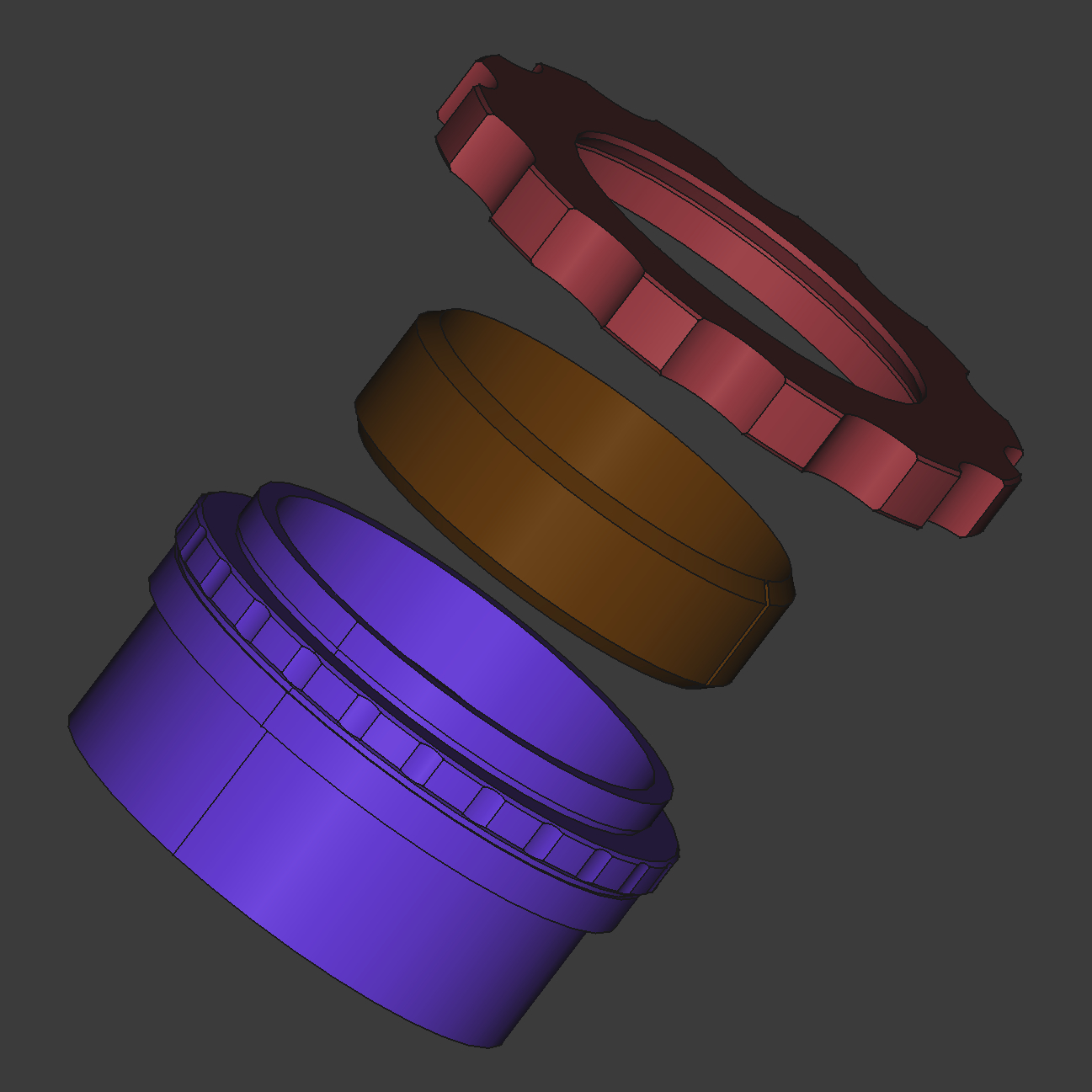

Die Center Lock Klemme ist eigentlich ganz einfach aufgebaut. Sie besteht aus dem mit einer Verschraubung verbundenen Unter- und dem Oberteil. Diese beiden Teile klemmen einen Klemmring. Dieser ist geschlitzt und hat 45° Fasen an beiden Enden. Ober- und Unterteil verfügen über passende Fasen, durch die beim Verschrauben von Ober- und Unterteil axialer Druck auf den Klemmring gebracht wird. Da dieser geschlitzt ist, verformt sich dieser unter dem Druck und reduziert damit seinen inneren Durchmesser. Dadurch wird das in dem Klemmring befindliche Teil geklemmt.
Den Klemmring habe ich testweise aus Aluminium angefertigt. Damit konnte ich die prinzipielle Funktion nachweisen. Die weiche Oberfläche des Aluminiums schien mit aber für den Zweck nicht angemessen. Daher habe ich den Klemmring aus Bonze (CuSn12) hergestellt. Mal abgesehen davon, dass dieses Material in Kleinmengen sehr teuer ist, lässt sich es sehr gut bearbeiten und es lassen sich sehr hochwertige Oberflächen herstellen. Es macht richtig Spaß dieses Material zu bearbeiten. Der Klemmring wird vor dem Einsetzen ganz leicht mit Siliconfett gefettet, damit das Ganze gut gleitet. Das kann man so machen, dass im zusammengebauten Zustand nirgendwo Fett austritt und die geklemmten Teile fettfrei bleiben.
Center Lock Klemme in der Praxis

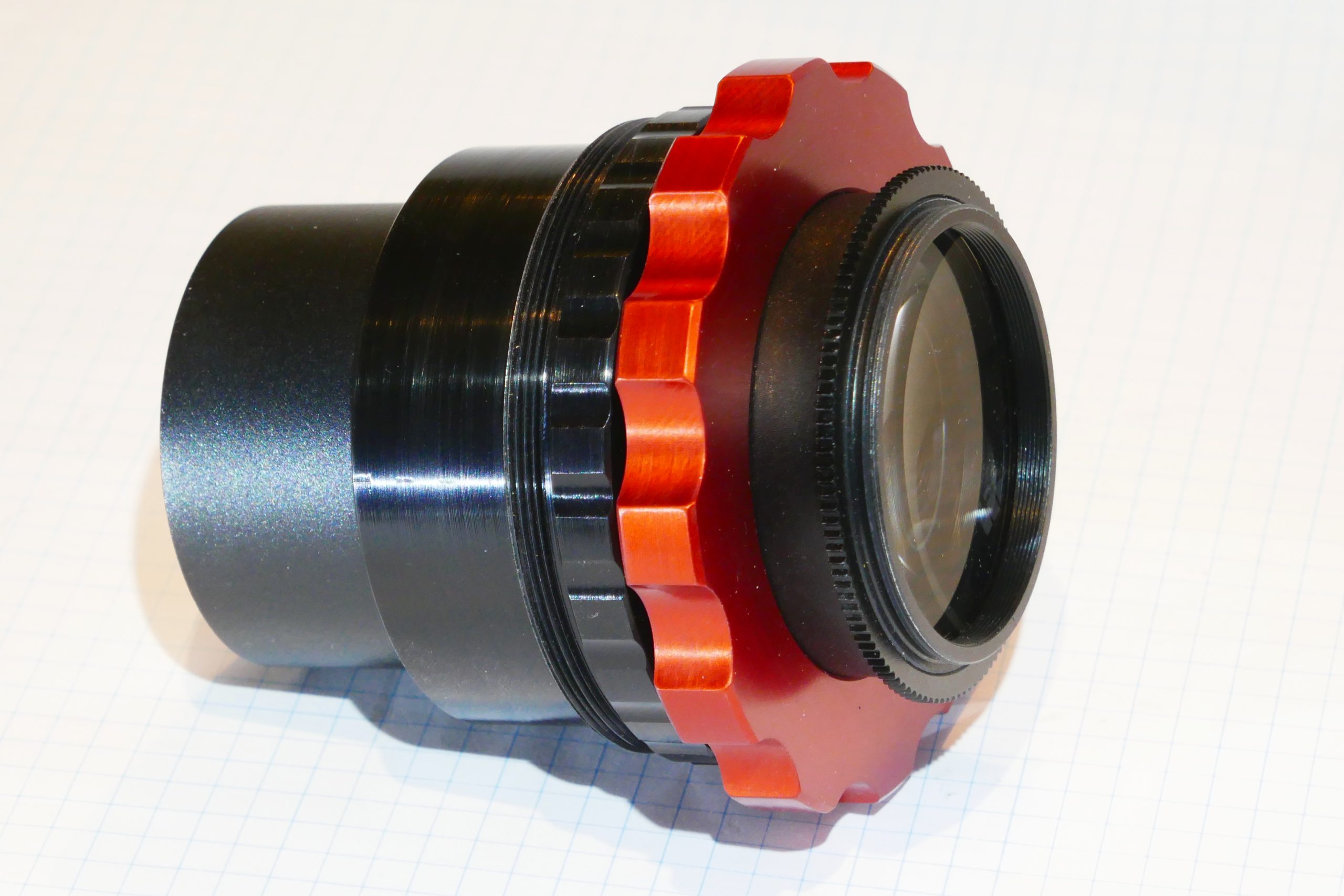

Das Foto zeigt die Klemme, wie sie gerade den Nexus klemmt. In der nächtlichen Anwendung am Teleskop hat sich leider gezeigt, das man eine sehr große Klemmkraft auf den Korrektor anbringen kann. Dies hat in manchen Nächten zu einem deutlich erkennbaren Astigmatismus der Optik geführt. Derzeit (Mai 2026) setze ich wieder den oben gezeigten, verschraubten Adapter ein. Hauptgrund ist, dass ich – wenn ich keinen Astigmatismus verursachen möchte – den Nexus relativ locker in der Center Lock Klemme sitzen habe. Dann kann ich ich mir nicht sicher sein, ob die Kamera so die ganze Nacht sicher gehalten wird.
Die Zeichnungen des Center Lock finde man hier. Die FreeCAD Modelle habe ich auch vorliegen und würde sie auf Anfrage weitergeben.
